BK-2000数据手册
1、设备主要参数
| 项目 | 内容 | |
|---|---|---|
| 型号 | BK-2000 | BK-2000-N |
| 处理器 | 双核Cortex-A7，1.2GHz | |
| 内存 | 512M | |
| 板载存储 | 4G | |
| 电源 |
（1）DC24V，电压范围DC9-36V （2）具备电源输入防反接 （3）额定功率：24W |
|
| RS485 | 8路 | |
| CAN | 2路 | |
| DO | 10路，继电器输出，6路常开，4路转换 | |
| DI | 10路 | |
| 以太网 | 4路，电口 | |
| 地理定位 | GPS、北斗 | 无 |
| 无线通讯 | 4G，全网通 | 无 |
| SIM卡 | Nano-SIM | 无 |
| 扩展存储 | 1路，TF卡 | |
| USB | 4路，USB-A | 3路，USB-A |
| 调试口 | 1路，Type-C | |
| 升级接口 | 1路，Type-C | |
| 显示接口 | DVI | |
| 工作环境 | -25℃~55℃，95%无冷凝 | |
| 存储环境 | -25℃~55℃，95%无冷凝 | |
| 海拔高度 | <3000m | |
| 尺寸 | 244×45×160（mm，L×H×D） | |
2、设备尺寸

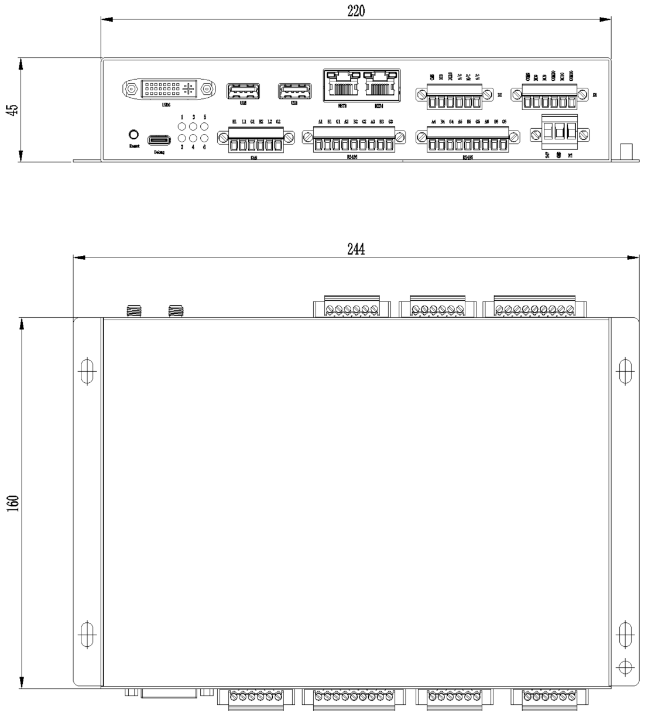

2.1、外观尺寸

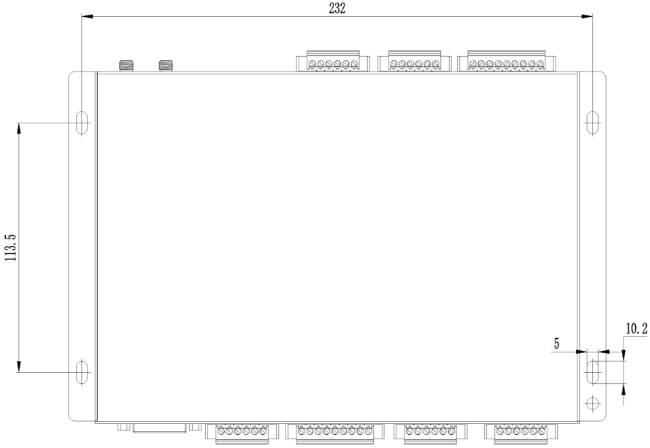

2.2、安装尺寸
3、接口说明
3.1、接口概况
3.1.1、BK-2000
3.1.2、BK-2000-N
3.2、设备指示灯
| 丝印 | 定义 | 图例 | 说明 |
|---|---|---|---|
| 1 | 外部电源 | ○ | 熄灭 -- 外部供电异常 |
| ● | 常亮 --外部供电正常 | ||
| 2 | 工作电源 | ○ | 熄灭 -- 内部工作电源异常 |
| ● | 常亮 -- 内部工作电源正常 | ||
| 3 | 自定义 | 根据需求自行配置 | |
| 4 | 自定义 | 根据需求自行配置 | |
| 5 | 自定义 | 根据需求自行配置 | |
| 6 | 自定义 | 根据需求自行配置 |
3.3、电源接口
| 引脚编号 | 引脚功能 |
|---|---|
| 24V | 电源+ |
| 0V | 电源- |
| PE | 接地 |
3.4、RS485
| 引脚编号 | 引脚功能 | 引脚编号 | 引脚功能 |
|---|---|---|---|
| A1 | RS485-A1 | A4 | RS485-A4 |
| B1 | RS485-B1 | B4 | RS485-B4 |
| G1 | 屏蔽层 | G4 | 屏蔽层 |
| A2 | RS485-A2 | A5 | RS485-A5 |
| B2 | RS485-B2 | B5 | RS485-B5 |
| G2 | 屏蔽层 | G5 | 屏蔽层 |
| A3 | RS485-A3 | A6 | RS485-A6 |
| B3 | RS485-B3 | B6 | RS485-B6 |
| G3 | 屏蔽层 | G6 | 屏蔽层 |
| 引脚编号 | 引脚功能 |
|---|---|
| A7 | RS485-A7 |
| B7 | RS485-B7 |
| G7 | 屏蔽层 |
| A8 | RS485-A8 |
| B8 | RS485-B8 |
| G8 | 屏蔽层 |
3.5、CAN接口
| 引脚编号 | 引脚功能 |
|---|---|
| H1 | CAN-H1 |
| L1 | CAN-L1 |
| G1 | 屏蔽层 |
| H2 | CAN-H2 |
| L2 | CAN-L2 |
| G2 | 屏蔽层 |
3.6、DO接口
3.6.1、引脚功能说明
NO -- 常开，NC -- 常闭，COM -- 公共端。
3.6.2、信号说明
DO信号采用继电器触点输出，触点最大容量为3A，各DO接口的定义详见下图：
3.6.3、典型应用
使用DO信号控制接触器、断路器、隔离开关、电机等设备时，不建议由DO信号直接控制这些设备的线圈，建议加装中间继电器，由中间继电器控制这些设备的线圈，典型应用参考下图：
注意
- DO信号采用继电器触点输出，触点最大容量为3A。
- 使用时应注意设备启动或停止时的瞬时电流，防止电流过大导致继电器触点粘连，从而影响设备的操作。
3.7、DI接口
3.7.1、引脚功能说明
DI -- DI信号输入，CM -- 公共端。
3.7.2、信号说明
DI1、DI2共用公共端CM1；DI3 、DI4共用公共端CM2。
DI5、DI6共用公共端CM3；DI7 、DI8共用公共端CM4； DI9、DI10共用公共端CM5。
DI信号使用中无需外接电源，仅支持接入无源干接点，不支持接入有源接点，典型应用参考下图。
4、安装使用注意事项
4.1、端子线径选择
除电源接口使用5.08间距端子外，其他接口（RS485、CAN、DO、DI）使用3.81间距端子，各间距端子最大接线线径如下：
- 5.08间距
| 项目 | 内容 |
|---|---|
| 连接方式 | 螺钉连接 |
| 刚性导线最大横截面 | 2.5mm² |
| 柔性导线最大横截面，不含绝缘套管的冷压头 | 2.5mm² |
| 柔性导线最大横截面，不含绝缘套管的冷压头 | 2.5mm² |
| 最大紧固扭矩 | 0.6Nm |
- 3.81间距
| 项目 | 内容 |
|---|---|
| 连接方式 | 螺钉连接 |
| 刚性导线最大横截面 | 1.5mm² |
| 柔性导线最大横截面，不含绝缘套管的冷压头 | 1mm² |
| 柔性导线最大横截面，不含绝缘套管的冷压头 | 0.75mm² |
| 最大紧固扭矩 | 0.25Nm |

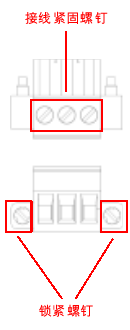

4.2、端子锁紧方式及工具
- 5.08间距
| 项目 | 内容 |
|---|---|
| 锁紧方式 | 螺钉锁紧 |
| 最大紧固扭矩 | 0.3Nm |
| 接线及锁紧工具 | 一字螺丝刀，刀头尺寸≤3.2mm |
- 3.81间距
| 项目 | 内容 |
|---|---|
| 锁紧方式 | 螺钉锁紧 |
| 最大紧固扭矩 | 0.3Nm |
| 接线及锁紧工具 | 一字螺丝刀，刀头尺寸≤2.5mm |

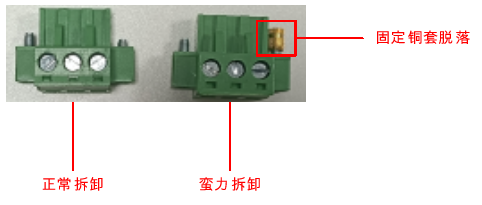

4.3、端子拆卸
端子拆卸时应先松开锁紧螺钉后再拔下端子，严禁使用蛮力拔下端子，否则会使插座上的固定铜套脱落，影响端子的抗松动效果。
4.4、网线选用
千兆以太网通讯至少应使用CAT5E网线，推荐使用CAT6网线。
在电磁干扰环境型恶劣的场所，应使用屏蔽网线。
4.5、RS485通讯及CAN通讯电缆
通讯电缆应使用RVSP屏蔽双绞线，不得使用RVVP或其他电缆。
通讯电缆应做单端接地，严禁双端接地；接地点尽量靠近控制器侧，接地线不宜过长。
