3.8 协议监控

1、概述

协议监控提供了对控制器已连接的Modbus协议通道进行数据实时监控的能力，您可以基于此监控信息对Modbus协议数据帧进行分析，以便于项目开发过程中的调试、错误排查。

注意

此协议监控依托于我司提供的储能工业协议——Modbus相关协议，当您使用相关SDK进行开发时，可以在运维平台对协议数据进行监控，自行开发或使用第三方协议，运维平台是无法对其协议帧数据进行监控的。

在运维平台左侧菜单中，点击 监控--协议监控进入相应页面，若当前没有任何可监控的Modbus数据通道，则显示空白页面

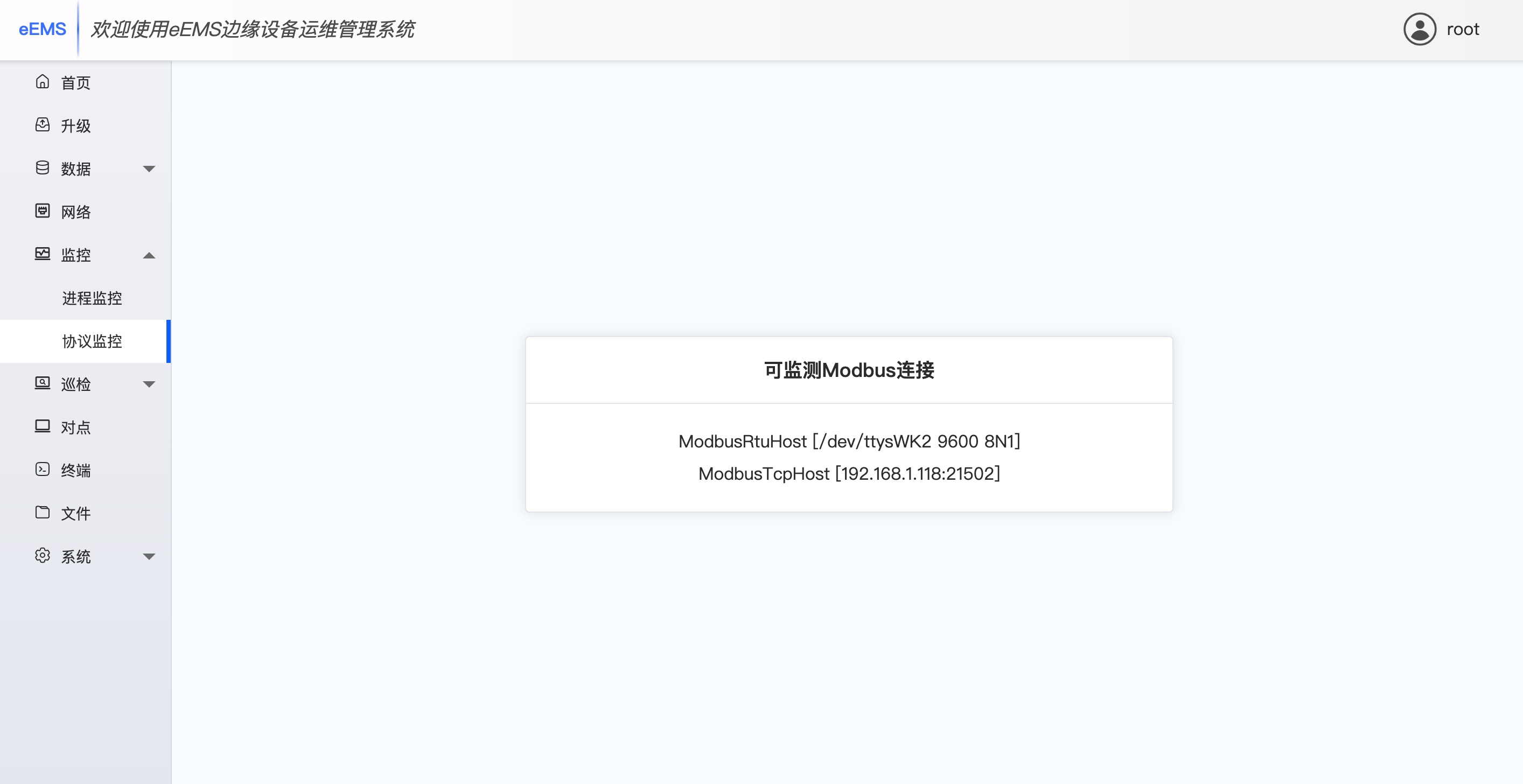

当控制器有数据通道建立后，界面会自动实时展示当前可监控的通道列表

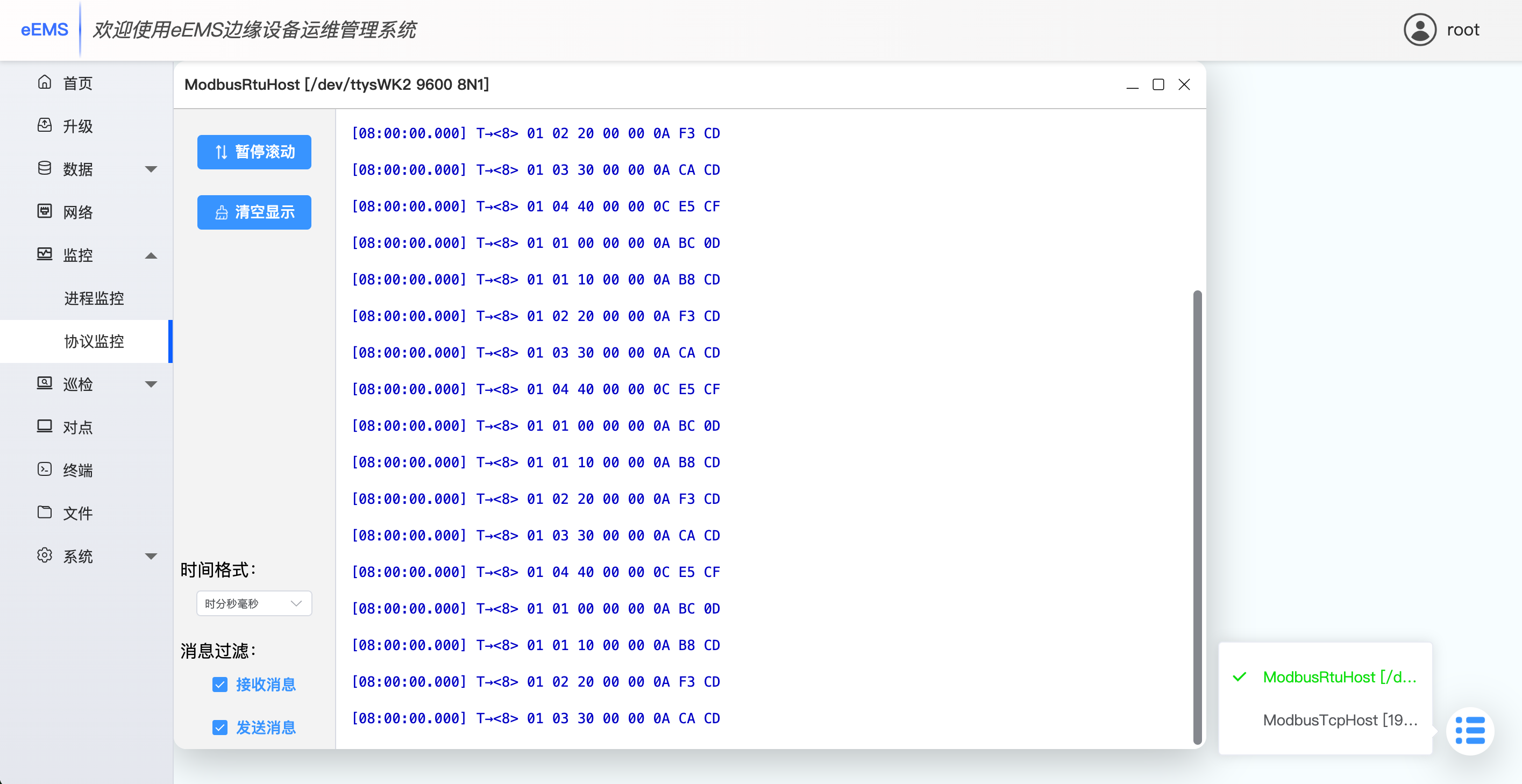

此时您可以单击选择需要监控的链接通道进行数据监控，点击后创建当前通道的数据监控窗口，若您想监控其它窗口，可以单击右下角的列表按钮，在弹出的列表项中选择需要添加的监控通道。

数据监控窗口主要分为三个部分：

您可以通过窗口标题栏对当前窗口进行控制，包括最大化、最小化窗口，关闭窗口，也可以通过拖动标题栏空白区域移动窗口位置。

当窗口被最小化消失后，您可以通过点击右下角的列表按钮，单击列表中对应项即可恢复窗口显示。

通过窗口左侧控制区域的不同按钮，可以控制实时消息的显示行为

滚动控制：正常情况下，右侧消息区域会实时显示最新消息并自动滚动到底部，如果您需要查看消息数据帧，可以通过点击此按钮暂停消息滚动，避免数据快速滚动过程中无法对数据帧进行验证。暂停滚动后，再次点击即可回复滚动。
清空显示：点击后会即时清空右侧消息区域显示的所有消息。
时间格式选择：同时选择控制实时消息显示时的时间格式，当前有三种格式可供选择：无、时分秒毫秒、年月日时分秒毫秒
消息过滤：通过此选项过滤只显示接收消息或者发送消息

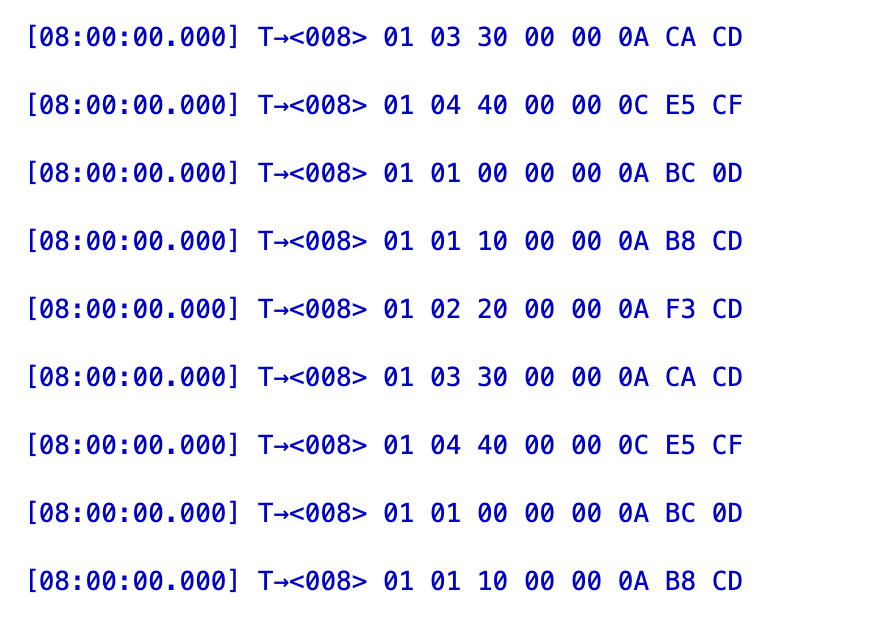

消息展示区域用于显示实时消息，每条消息的显示格式为：
